Tornalama ve Frezeleme Kompozit İşleme Merkezi: Seçim ve Uygulamalara İlişkin Tam Kılavuz

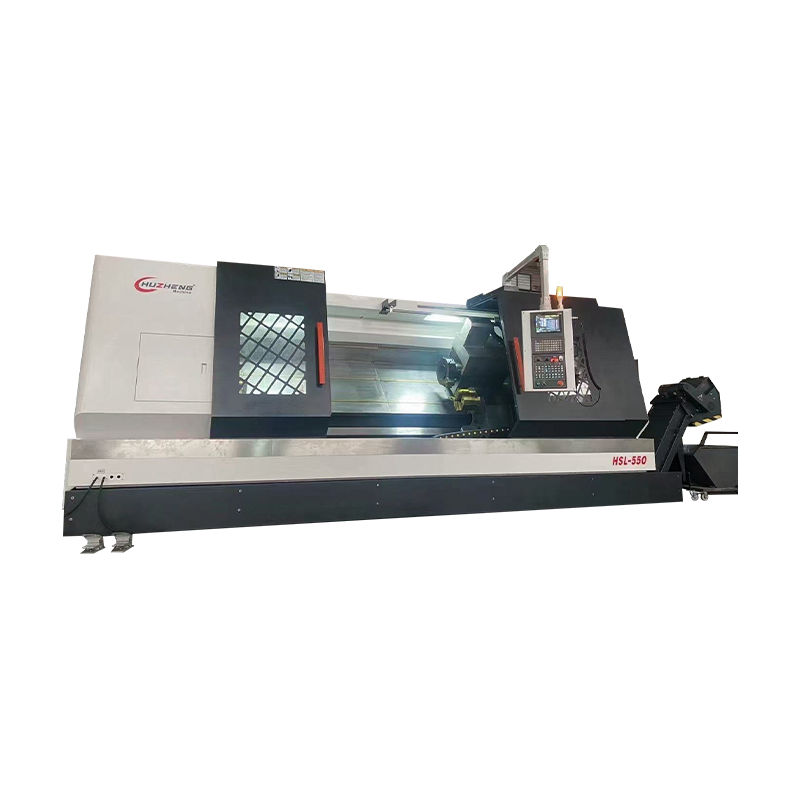

Torna ve Freze Kompozit İşleme Merkezi Nedir?

Torna-freze merkezi, çok görevli işleme merkezi veya freze-torna makinesi olarak da adlandırılan tornalama ve frezeleme kompozit işleme merkezi, torna tezgahının ve işleme merkezinin yeteneklerini tek bir entegre platformda birleştiren gelişmiş bir CNC takım tezgahıdır. Bir iş parçasını ayrı torna ve freze makineleri arasında taşımak yerine, kompozit işleme merkezi hem rotasyonel tornalama işlemlerini hem de prizmatik frezeleme, delme ve delik işleme işlemlerini tek bir kurulumda, genellikle parçanın herhangi bir manuel olarak yeniden konumlandırılmasına gerek kalmadan tamamlar.

Geleneksel işleme iş akışları, bir parçanın önce bir CNC torna tezgahında döndürülmesini, ardından frezeleme, delme ve kılavuz çekme işlemleri için dikey veya yatay bir işleme merkezine aktarılmasını gerektiriyordu. Her transfer kurulum süresini, potansiyel fikstürleme hatalarını ve kümülatif boyut toleranslarını beraberinde getirdi. Bir tornalama ve frezeleme kompozit merkezi, canlı bir takım iş milini (veya tam bir freze iş mili kafasını), bir torna iş milini, bir C eksenini (ana iş mili üzerinde dönme konumlandırması) ve genellikle merkez dışı frezeleme işlemleri için bir Y eksenini entegre ederek bu ara adımları ortadan kaldırır.

Bu makineler, sıkı toleranslara sahip karmaşık parçaların verimli ve tekrar tekrar üretilmesi gereken havacılık, otomotiv, petrol ve gaz, tıbbi cihazlar ve savunma gibi endüstrilerdeki hassas imalatın omurgasını oluşturur. Torna-freze işleme merkezlerinin nasıl çalıştığını, hangi konfigürasyonların mevcut olduğunu ve doğru makinenin nasıl seçileceğini anlamak, bu teknolojiyi düşünen herhangi bir üretici için çok önemlidir.

Çekirdek Eksenler ve Yapısal Konfigürasyonlar

Bir yeteneği tornalama ve frezeleme kompozit işleme merkezi büyük ölçüde eksen konfigürasyonu ile tanımlanır. Daha fazla eksen, daha karmaşık geometrilerin tek bir kurulumda işlenebileceği anlamına gelir, ancak aynı zamanda daha yüksek makine maliyeti ve daha fazla programlama karmaşıklığı anlamına da gelir. Her eksenin rolünü anlamak, belirli bir makinenin üretim gereksinimlerinize uyup uymadığını değerlendirmenize yardımcı olur.

Standart Eksen Konfigürasyonu

Temel bir torna-freze merkezi, X ve Z eksenlerini (standart torna tezgahının doğrusal eksenleri), bir C eksenini (açısal konumlandırma için ana iş milinin indekslenmesi veya sürekli dönüşü) ve tahrikli frezeleme ve delme takımları için taretteki tahrikli takımları içerir. Bu konfigürasyon, parçanın dış çapında veya yüzünde olduğu ve parça profilinin derinliklerinde merkez dışı frezeleme gerektirmediği sürece şaft tipi parçalardaki (çapraz delinmiş delikler, düz yüzeyler, kama kanalları, radyal frezeleme) prizmatik özelliklerin çoğunu yönetir.

Merkez Dışı İşleme için Y Ekseni

Tornalama ve frezeleme merkezine bir Y ekseni eklemek, merkez dışı frezeleme yeteneklerinin kilidini açar; yani parçanın merkez hattında olmayan özellikleri frezeleme yeteneği. Bu, eksantrik deliklerin, açılı yuvaların, düz yüzeylerdeki ceplerin ve yalnızca X-Z-C hareketi ile üretilemeyen karmaşık profillerin işlenmesi için gereklidir. Y ekseni, tareti dikey düzlemde Z eksenine dik olarak hareket ettirerek tahrikli takımlamaya parçaya göre gerçek bir üç eksenli frezeleme yeteneği kazandırır. Çoğu ciddi çok görevli torna-freze makinesi standart olarak veya yüksek öncelikli bir seçenek olarak Y eksenini içerir.

Komple Parça İşleme için Alt İş Mili

Bir alt iş mili (ikincil iş mili veya karşı iş mili olarak da adlandırılır), ana iş milinin karşısına konumlandırılan ikinci bir torna iş milidir. Ön uç işlemleri tamamlandıktan sonra ana iş mili, parçayı doğrudan alt iş miline aktarır; alt iş mili, işlenmiş kısmı tutar ve işlenmemiş ucu herhangi bir manuel yeniden aynalama işlemine gerek kalmadan daha sonraki işlemler için sunar. Bu, bir parçanın her iki ucunun tek bir makine döngüsünde tamamen işlenmesine olanak tanır ve ikinci bir kurulum ihtiyacını tamamen ortadan kaldırır. Alt iş mili makineleri, orta ila yüksek hacimlerdeki karmaşık tornalanmış frezelenmiş parçaların çubuk beslemeli üretimi için özellikle değerlidir.

B Ekseni Freze Kafası

En yetenekli torna-freze konfigürasyonları, freze iş mili kafasını 0°'den (tornalama işlemleri için Z eksenine paralel) 90°'ye (yüzey frezeleme için Z eksenine dik) ve aradaki isteğe bağlı açılara yatıran bir döner eksen olan bir B eksenini içerir. B eksenli frezeleme kafası, makineyi tek bir kurulumda son derece karmaşık konturlu yüzeyler, açılı delikler ve bileşik açılı özellikler üretebilen gerçek bir 5 eksenli eşzamanlı işleme platformuna dönüştürür. Bu makineler, geleneksel torna-freze merkezleri ile tam 5 eksenli işleme merkezleri arasındaki boşluğu dolduruyor ve havacılık ve tıbbi implant üretiminde yaygın olarak kullanılıyor.

Tornalama ve Frezeleme İşlemleri: Kompozit Merkezin Her Modda Yaptığı Şey

Tornalama ve frezeleme kompozit işleme merkezinden en iyi şekilde yararlanmak için operatörler ve programcılar, makinenin tornalama modunda ve frezeleme modunda nasıl davrandığı arasındaki farkları ve bu ikisi arasında operasyonların verimli bir şekilde nasıl sıralanacağını anlamalıdır.

Tornalama modunda, ana iş mili iş parçasını yüksek hızda döndürürken, sabit kesme takımları (veya sabit tahrikli takımlar) döner bir kesme işlemiyle malzemeyi çıkarır. Silindirik profiller, konikler, dişler, oyuklar, delikler ve yüz işlemlerinin tümü tornalama modunda gerçekleştirilir. Ana iş mili hızı, ilerleme hızı ve kesme derinliği, geleneksel CNC torna programlamasıyla aynı prensipler izlenerek, iş parçası malzemesi ve üretilen geometri için optimize edilmelidir.

Frezeleme modunda, ana iş mili belirli bir açısal konuma kilitlenir (C ekseni indeksleme) veya CNC kontrolü altında yavaşça döner (C ekseni enterpolasyonu), taretteki canlı takım iş mili veya B ekseni frezeleme kafası kesici takımı döndürür. Malzeme, dönen iş parçası yerine dönen takımla çıkarılır. Cepler, yuvalar, çapraz delikler, düz yüzler, konturlar ve karmaşık 3D yüzeylerin tümü frezeleme modunda üretilir. C ekseni, gerekli herhangi bir yüzey geometrisini oluşturmak için X ve Z (ve Y) eksenleriyle enterpolasyon yapar.

Değerlendirilecek Temel Teknik Özellikler

Tornalama ve frezeleme kompozit işleme merkezlerini değerlendirirken geniş bir dizi teknik parametrenin özel üretim gereksinimlerinize uygun olması gerekir. Aşağıdaki tablo en önemli özellikleri ve nelere dikkat edilmesi gerektiğini kapsar:

Torna-Freze Kompozit İşlemenin Başlıca Avantajları

Tornalama ve frezeleme kompozit işleme merkezine yatırım yapmanın iş senaryosu, geleneksel çok makineli iş akışlarına göre bir dizi somut, ölçülebilir avantaja dayanmaktadır. Bu faydalar, özellikle yüksek karışımlı, hassas üretim ortamlarında zamanla birleşir.

• Daha az kurulum ve kullanım süresi: Torna ve işleme merkezi arasındaki makine aktarımlarını ortadan kaldırmak, karmaşık parçalar için toplam kurulum ve kullanım süresini %50-80 oranında azaltabilir. Kaldırılan her kurulum aynı zamanda potansiyel bir fikstür hatası ve boyutsal değişiklik kaynağını da ortadan kaldırır.
• Geliştirilmiş geometrik doğruluk: Tüm unsurlar yeniden aynalama olmadan aynı veriye göre işlendiğinde, tornalanmış ve frezelenmiş unsurlar arasındaki eşeksenlilik, diklik ve konumsal toleranslar, iki ayrı makine ve kurulumda elde edilebilecek olandan önemli ölçüde daha sıkı olur. Bu, hidrolik valfler, havacılık bağlantı parçaları ve cerrahi implantlar gibi hassas bileşenler için kritik öneme sahiptir.
• Daha kısa teslim süreleri ve daha düşük Devam Eden Çalışma: Parçalar, makineler arasındaki kuyruklarda beklemek yerine, atölyede tamamlanmış veya tamamlanmaya yakın birimler halinde hareket eder. Karmaşık tornalanmış-frezelenmiş parçalar için toplam teslim süresi günlerden saatlere indirilebilir, bu da devam eden iş envanterini önemli ölçüde azaltır ve müşteri talep değişikliklerine yanıt verme yeteneğini geliştirir.
• Alt taban alanı gereksinimi: Çok görevli bir işleme merkezi, genellikle yerini aldığı torna artı işleme merkezine göre daha az yer kaplar ve aynı zamanda çok makineli bir hücrede gerekli olan makineler arası malzeme taşıma ekipmanını, iş bağlama fikstürlerini ve hazırlama alanlarını da ortadan kaldırır.
• Parça başına azaltılmış operatör emeği: Bir alt fener mili ve çubuk besleyiciyle, birçok torna ve frezeleme kompozit merkezi, çubuk beslemeli üretimde ışıkları uzun süre kapatabilir; tek bir operatör, tek bir özel torna veya frezeye katılmak yerine birden fazla makineyi aynı anda yönetebilir.
• Daha önce zor olan geometrilerin işlenmesine olanak sağlar: Geleneksel makinelerde özel fikstürler veya dördüncü/beşinci eksen kurulumları gerektiren özellikler genellikle doğrudan bir B eksenli torna-freze merkezinde üretilebiliyor ve bu da daha önce üretimi maliyeti yüksek olan yeni parça geometrilerinin önünü açıyor.

Torna ve Freze Kompozit Merkezlerinde Üretilen Tipik Parçalar

Her parça bir torna-freze kompozit merkezini haklı çıkarmaz; frezeleme özelliği olmayan basit silindirik parçalar hala geleneksel bir CNC torna tezgahında daha ekonomik bir şekilde üretilmektedir. Kompozit işleme için en uygun nokta, önemli tornalama içeriğini anlamlı frezeleme, delme veya diş açma gereksinimleriyle birleştiren parçalardır. Bu makinelerin en yüksek değeri sağladığı uygulama kategorileri şunlardır:

• Havacılık yapısal bileşenleri: İniş takımı bileşenleri, aktüatör muhafazaları, titanyum yapısal bağlantı parçaları ve türbin mili düzeneklerinin tümü, karmaşık tornalama profillerini hassas frezelenmiş özellikler ve sıkı geometrik toleranslarla birleştirir; bu, tam olarak bir B ekseni torna-freze merkezine uyan profildir.
• Petrol ve gaz kuyu açma araçları: Matkap bilezikleri, stabilizatör gövdeleri, MWD alet gövdeleri ve valf gövdeleri, karmaşık çapraz delinmiş bağlantı noktalarına, frezelenmiş düz yüzeylere ve hassas dişli bağlantılara sahip büyük, ağır tornalanmış parçalardır. Boyutları ve karmaşıklıkları kompozit işlemeyi oldukça avantajlı kılmaktadır.
• Tıbbi implantlar ve cerrahi aletler: Kemik vidaları, omurga kafesleri ve kalça gövdeleri gibi ortopedik implantlar, tamamı titanyum ve kobalt-krom gibi biyouyumluluğu zor malzemelerden yapılmış, hassas bir şekilde öğütülmüş kemikle temas eden dokular, yuvalar ve çapraz deliklerle birleştirilmiş döndürülmüş dış profiller gerektirir.
• Otomotiv hassas bileşenleri: Eksantrik milleri, krank milleri, şanzıman milleri ve hidrolik kontrol valfi makaraları, özellikle prototip ve düşük ila orta hacimli üretimde kompozit işlemeden yararlanan, frezelenmiş kama kanalları, çapraz delinmiş yağ kanalları ve hassas taşlanmış muylulara sahip yüksek hacimli, karmaşık döner parçalardır.
• Akışkan gücü ve hidrolik bileşenler: Hidrolik manifold gövdeleri, valf makaraları, pompa milleri ve silindir çubukları, tornalanmış delikleri ve dış çapları hassas frezelenmiş bağlantı noktası yüzeyleri, çapraz delinmiş geçişler ve kompozit bir merkez üzerinde tek bir kurulumla tamamlanabilen dişli bağlantılarla birleştirir.

Kompozit İşleme için CNC Kontrol Sistemleri ve CAM Programlama

Bir tornalama ve frezeleme kompozit işleme merkezinin programlama karmaşıklığı, geleneksel bir torna veya işleme merkezininkinden önemli ölçüde daha yüksektir. Modern makineler, entegre torna ve frezeleme döngüleri, eş zamanlı iş mili ve iş mili alt işlemleri için çok kanallı programlama ve bir B ekseni mevcut olduğunda 5 eksenli eş zamanlı enterpolasyon sağlayan, başta FANUC 31i-B5, Siemens SINUMERIK 840D sl, Mazatrol Smooth ve Okuma OSP-P300 olmak üzere gelişmiş CNC kontrollerine dayanır.

CAM yazılımı da aynı derecede kritik bir rol oynar. Karmaşık torna-freze parçalarına yönelik programlar nadiren manuel olarak yazılır; tornalama döngüleri, C ekseni frezeleme, Y ekseni merkez dışı özellikleri ve B ekseni eşzamanlı 5 eksenli kesimler arasındaki etkileşim, özel çoklu görev CAM yazılımı gerektirir. Torna-freze programlamaya yönelik önde gelen CAM platformları arasında Mastercam Mill-Turn, Siemens NX CAM, Hypermill TURN/MILL ve Esprit yer alır. Bu araçlar, program gerçek makinede çalıştırılmadan önce çarpışmaları tespit etmek için taret, alt iş mili ve sabit dinlenme geometrisi dahil olmak üzere tüm makine zarfını simüle eder; çok eksenli kompozit işleme çevrimlerinin karmaşıklığı göz önüne alındığında kritik bir güvenlik ve kalite kontrol adımıdır.

Senkronizasyon ve Çok Kanallı Programlama

Alt iş miline sahip bir torna-freze merkezinin en güçlü ve programlama açısından en yoğun özelliklerinden biri, her iki iş milinde eş zamanlı operasyonlar gerçekleştirebilme yeteneğidir. CNC kontrolü, diğer iş milinde gerekli bir işlem tamamlanana kadar bir iş mili duraklamasında işlemlerin yapılmasını sağlayan bekleme kodlarıyla senkronize edilmiş, paralel olarak çalışabilen iki (veya daha fazla) bağımsız yürütme kanalını yönetir. Düzgün bir şekilde optimize edilmiş senkronizasyon, ana iş mili ve alt iş mili operasyonlarını örtüştürerek toplam döngü süresini önemli ölçüde azaltır, ancak doğru ve güvenli bir şekilde yürütülmesi için dikkatli programlama, simülasyon ve kanıtlama gerektirir.

Doğru Tornalama ve Frezeleme Kompozit İşleme Merkezi Nasıl Seçilir

Freze tornalamalı kompozit işleme merkezinin seçilmesi önemli bir sermaye yatırımı kararıdır ve temel taret tarzı canlı takım tornalarından tam 5 eksenli B eksenli çoklu görev merkezlerine kadar mevcut konfigürasyonların aralığı oldukça geniştir. Aşağıdaki karar çerçevesi üzerinde çalışmak, uygulama portföyünüz için doğru makine sınıfını belirlemenize yardımcı olur.

• Önce parça portföyünüzü analiz edin: Makinede üretmeyi düşündüğünüz parçaları gözden geçirin. İçeriği tornalama, frezeleme karmaşıklığı, malzeme, toleranslar ve hacme göre bunları kategorilere ayırın. Bu analiz, bir Y eksenine mi, bir alt iş miline mi, bir B eksenine mi yoksa yalnızca iyi tanımlanmış bir canlı takım taret torna tezgahına mı ihtiyacınız olduğunu belirler. Aşırı spesifikasyondan kaçının — B ekseni yeteneği, yalnızca gerçekten karmaşık parça geometrileri ile doğrulanabilen maliyet ve programlama yükünü artırır.
• İş mili performansını malzemelerinizle eşleştirin: Havacılık titanyum ve nikel alaşımlarının işlenmesi, orta hızlarda yüksek iş mili torku ve sağlam makine yapısı gerektirir. Yüksek hızlı alüminyum işleme, yüksek RPM tahrikli takımlama ve mükemmel talaş tahliyesi gerektirir. Makinenin iş mili tork eğrilerinin ve yapısal sertliğinin en zorlu kesme uygulamalarınızla eşleştiğinden emin olun.
• Takım tutma sistemini değerlendirin: BMT (Yerleşik Motorlu Taret) takım sistemleri, geleneksel VDI tahrikli taret tasarımlarına göre çok daha yüksek canlı takım sertliği ve gücü sağlar. Torna-freze merkezindeki ağır frezeleme geçişleri için BMT takımları ek yatırıma değer. Canlı takım istasyonlarının sayısını, takım sapı boyutu uyumluluğunu ve açılı kafalar ile özel takım adaptörlerinin kullanılabilirliğini kontrol edin.
• Otomasyon uyumluluğunu göz önünde bulundurun: Işıklar kapalıyken çalıştırmayı veya makineyi otomatik bir hücreye entegre etmeyi düşünüyorsanız çubuk besleyici uyumluluğunu, portal yükleyici arayüz seçeneklerini, palet değiştiricinin kullanılabilirliğini (ayna çalışması için) ve CNC kontrolünün Endüstri 4.0 entegrasyonu için MTConnect veya OPC-UA gibi otomasyon protokollerini desteklediğini doğrulayın.
• Tedarikçinin uygulama desteğini değerlendirin: Kompozit işleme merkezleri karmaşıktır ve kurulum sonrası desteğin kalitesi (uygulama mühendisliği, CAM son işlemci geliştirme, eğitim ve yedek parça bulunabilirliği) takım tezgahı üreticileri arasında önemli ölçüde farklılık gösterir. Bir satın alma taahhüdünde bulunmadan önce benzer parçaları çalıştıran mevcut tesislere referans ziyaretleri talep edin.

Tornalama ve frezeleme kompozit işleme merkezlerinin önde gelen üreticileri arasında Mazak (Integrex serisi), DMG Mori (NTX ve CTX serisi), Okuma (MULTUS serisi), Doosan (Puma MX serisi), Nakamura-Tome, Index ve Miyano bulunmaktadır. Her üreticinin belirli konfigürasyonlarda, boyut aralıklarında ve endüstri uygulamalarında güçlü yönleri vardır; bu nedenle, nihai seçimi yapmadan önce birden fazla seçeneği belirli parça gereksinimlerinize ve üretim ortamınıza göre değerlendirmek her zaman faydalı olacaktır.
