Çift Milli İşleme Merkezi Nedir ve İşyeriniz için Uygun mu?

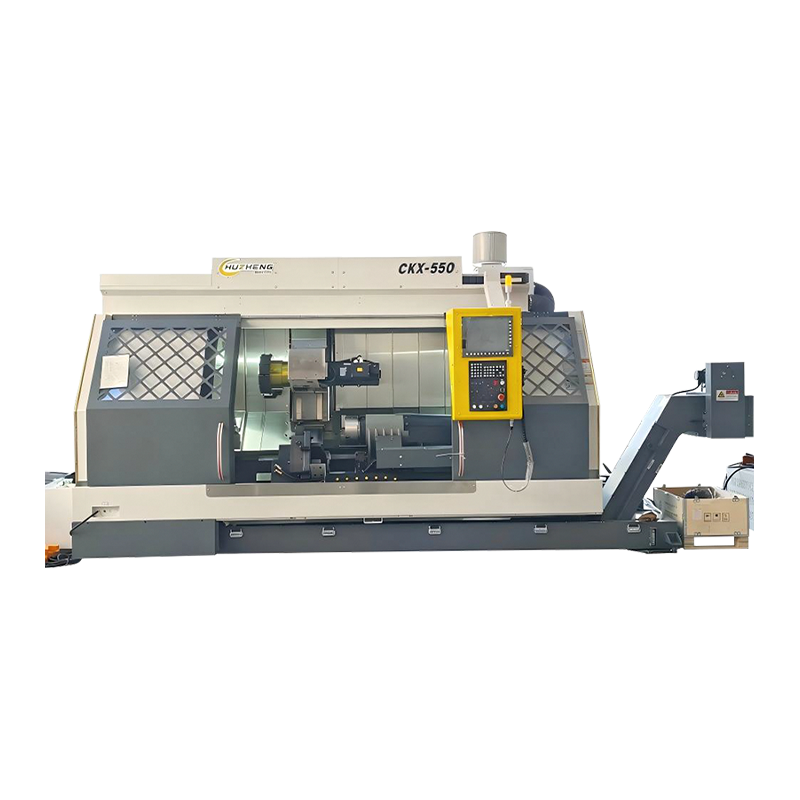

Çift Milli İşleme Merkezi Nedir?

Çift iş milli işleme merkezi, tek bir makine platformu üzerine monte edilmiş, her biri bir kesici takımı tutabilen ve döndürebilen iki bağımsız iş miliyle donatılmış bir CNC takım tezgahıdır. Tek iş milinin tüm kesme işlemlerini sırayla gerçekleştirdiği standart tek iş mili işleme merkezinin aksine, çift iş mili işleme merkezi, makinenin konfigürasyonuna bağlı olarak iki iş parçasının aynı anda işlenmesine veya tek bir iş parçasının iki taraftan veya aynı anda iki farklı takımla işlenmesine olanak tanır.

Konsept basittir: Bir iş mili döngü başına bir parça üretiyorsa, paralel çalışan iki iş mili aynı anda iki parça üretebilir; zemin alanını, operatörleri veya makine ayak izini orantılı olarak iki katına çıkarmadan verimi etkili bir şekilde iki katına çıkarır. Uygulamada gerçek verimlilik artışı parça geometrisine, her iki iş milinin aynı anda çalışabilme derecesine ve makinenin üretim hücresine ne kadar iyi entegre edildiğine bağlıdır. Ancak uygun parça ailelerine sahip yüksek hacimli uygulamalarda, çift iş milli CNC işleme merkezleri çevrim süresini ve parça başına maliyeti azaltmak için mevcut en güçlü araçlardan biridir.

Çift iş milli makineler çeşitli konfigürasyonlarda mevcuttur: dikey ve yatay yönlendirmeler, sabit ve bağımsız olarak hareket edebilen iş mili düzenlemeleri ve iki iş mili arasında değişen eksen senkronizasyonu seviyeleri. Her konfigürasyon farklı parça tiplerine ve üretim senaryolarına uygundur; bu nedenle satın alma kararı vermeden önce seçenekleri derinlemesine anlamak önemlidir.

Çift Milli İşleme Merkezi Nasıl Çalışır?

Makine düzeyinde bir çift milli işleme merkezi Herhangi bir standart işleme merkeziyle aynı temel CNC prensipleriyle (servo tahrikli doğrusal eksenler, bir takım değiştirici, soğutma sistemi ve bir CNC kontrol cihazı) çalışır, ancak iki iş milini ve bunlarla ilişkili iş bağlama, takımlama ve hareket yollarını aynı anda yönetme karmaşıklığına sahiptir. CNC kontrol cihazı, her iki iş mili kafasının hareketlerini ilgili iş parçalarına göre koordine etmeli ve iki işleme işleminin fiziksel veya dinamik olarak birbirine müdahale etmemesini sağlamalıdır.

Senkronize ve Bağımsız İş Mili Çalışması

Senkronize modda, her iki iş mili aynı anda aynı iş parçaları üzerinde aynı takım yollarını yürütür; bir NC programı her iki iş milini ayna görüntüsü veya doğrudan kopya olarak kontrol eder. Bu, otomotiv bileşenleri, hidrolik valf gövdeleri veya pompa gövdeleri gibi aynı parçaların yüksek hacimli üretimi için en yaygın çalışma modudur. Parça başına çevrim süresi aslında tek iş milli makineyle aynıdır, ancak çevrim başına iki parça tamamlandığı için çıktı iki katına çıkar.

Bağımsız modda, her iş milinin kendi takım yolu vardır ve aynı anda tamamen farklı işlemleri gerçekleştirebilir. Bu, farklı kurulumlar gerektiren bir parçayı işlerken kullanışlıdır; örneğin, İş Mili 1 kaba frezeleme gerçekleştirirken, İş Mili 2 önceden kaba işleme tabi tutulan iş parçasında son delik işleme işlemini gerçekleştirir ve makinenin tek bir muhafazada iki makine gibi çalışmasına etkili bir şekilde olanak tanır. Bağımsız çalışma, iki tamamen ayrı NC programını aynı anda çalıştırabilen bir kontrol cihazı gerektirir; bu, Fanuc, Siemens ve Mitsubishi çok kanallı kontrolörleri gibi modern üst düzey CNC sistemlerinde bulunan bir özelliktir.

Mil Kafası Düzenlemeleri

İki iş milinin fiziksel düzeni makine tasarımları arasında önemli ölçüde farklılık gösterir. Sabit adımlı çift iş mili konfigürasyonlarında, her iki iş mili, tüm eksen hareketlerini paylaşacak şekilde aynı iş mili kafası dökümü üzerine sabit bir mesafeyle monte edilir. Bu, tutarlı özellik aralığına sahip parça aileleri için ideal olan en basit ve en sağlam tasarımdır. Değişken adımlı tasarımlar, farklı parça aralıklarına ve fikstür düzenlerine uyum sağlamak için iki iş mili arasındaki mesafenin manuel olarak veya CNC kontrolü altında ayarlanmasına olanak tanır. Bazı gelişmiş çift milli CNC işleme merkezleri, her iş milini tamamen bağımsız eksenlere monte ederek, her bir iş miline kendi X, Y ve Z hareketini verir ve ilgili çalışma zarfları içinde herhangi bir yere konumlandırılan parçalar üzerinde tamamen farklı işlemlere olanak tanır.

Çift Milli Dikey ve Yatay İşleme Merkezleri

Tek iş milli işleme merkezlerinin dikey (VMC) ve yatay (HMC) konfigürasyonlarda olması gibi, çift iş milli tezgahlar da her iki yönde de mevcuttur ve aralarındaki seçim, iki iş milinin ilave karmaşıklığıyla daha da güçlenen, tek iş milli makinelerde olduğu gibi aynı sonuçları taşır.

Çift Milli Dik İşleme Merkezleri

Çift iş milli dikey işleme merkezinde, her iki iş mili de aşağıya bakar ve iş parçaları aşağıdaki yatay bir tablaya sabitlenir. Bu konfigürasyon, geleneksel VMC'lere aşina olan operatörler için sezgiseldir ve yalnızca üst yüzeyden işlenmesi gereken düz veya prizmatik parçalar için çok uygundur. İki iş mili tipik olarak X ekseni boyunca yan yana düzenlenir ve sabit aralıklı düzenleme en yaygın olanıdır. Talaş tahliyesi yatay konfigürasyonlara göre daha az uygundur çünkü talaşlar iş parçası ve fikstür üzerine düşer ve kritik alanlarda talaş birikmesini önlemek için soğutma sıvısı yönüne ve fikstür tasarımına daha fazla dikkat edilmesi gerekir.

Çift Milli Yatay İşleme Merkezleri

Çift milli yatay işleme merkezi, her iki iş milini de yatay olarak konumlandırarak dikey palet yüzeylerine monte edilen iş parçalarını işaret eder. Yatay yönlendirmenin doğal bir talaş düşüşü avantajı vardır - yerçekimi talaşları kesme bölgesinden uzağa ve talaş konveyörüne doğru çeker - bu özellikle çevrim sürelerinin kısa olduğu ve talaş yönetiminin yüzey kalitesini ve takım ömrünü doğrudan etkilediği yüksek hacimli üretimde önemlidir. Yatay çift milli makineler, motor bloklarının, silindir kafalarının, şanzıman muhafazalarının ve benzer bileşenlerin dar toleranslarla son derece yüksek hacimlerde üretildiği otomotiv güç aktarma organlarının işlenmesinde baskın konfigürasyondur.

Gerçek Verimlilik Kazanımları: Gerçekte Ne Elde Edersiniz

İki iş milli işleme merkezinden elde edilen çıktının teorik olarak ikiye katlanması kulağa ilgi çekici geliyor ancak gerçek dünyadaki üretkenlik kazanımları büyük ölçüde makinenin nasıl uygulandığına, programlandığına ve entegre edildiğine bağlıdır. Kazanımların nereden geldiğine ve sınırlamaların nerede olduğuna dair dürüst bir dökümü burada bulabilirsiniz.

Çevrim Süresi ve Verim

Her iki iş mili aynı parçalar üzerinde tamamen senkronize çalıştığında verimli kesme süresi tek iş milli bir makineyle aynıdır. Kazanç tamamen üretimden kaynaklanıyor; döngü başına bir yerine iki parça tamamlanıyor, böylece makinenin çalışma süresi aynı kalırken vardiya başına üretilen parça sayısı iki katına çıkıyor. Çevrim süresi 4 dakika olan bir parça için tek iş milli makine saatte 15 parça üretmektedir. Çift iş milli bir makinedeki aynı çevrim, aynı zemin alanından ve aynı operatör dikkatiyle saatte 30 parça üretir.

Üretken Olmayan Zamanın Azaltılması

Ham çevrim süresinin ötesinde, çift iş milli işleme merkezleri, üretilen parça sayısına göre üretken olmayan sürenin (kurulum, yükleme, boşaltma, problama) oranını azaltır. İki iş parçasını ikili fikstüre yüklemek, bir parçayı yüklemekten çok az daha uzun sürer, dolayısıyla parça başına yükleme süresi yaklaşık olarak yarı yarıya azalır. Takım değişiklikleri, problama döngüleri ve palet değişiklikleri benzer şekilde bir yerine iki parça üzerinden amortismana tabi tutularak yüksek karışımlı, orta ila yüksek hacimli ortamlarda genel ekipman verimliliğini (OEE) önemli ölçüde artırır.

Kazanımların Sınırlı Olduğu Yer

Tüm operasyonlar eşit derecede fayda sağlamaz. Farklı kesme derinlikleri, özellik karmaşıklığı veya takım yolu uzunluğu nedeniyle bir iş mili, işlemini diğerinden önemli ölçüde daha hızlı bitirirse, daha hızlı olan iş mili, döngü sona ermeden ve parçalar boşaltılmadan önce diğerinin tamamlanmasını bekleyerek boşta kalır. Bu "dengesiz döngü" sorunu, etkin üretim kazancını teorik 2 katın altına düşürür. Dengeli döngülere ulaşmak, dikkatli süreç planlamasını, bazen özelliklerin iki iş mili arasında yeniden dağıtılmasını veya döngü sürelerini eşitlemek için kesme parametrelerinin ayarlanmasını gerektirir. Yüksek düzeyde asimetrik özellik dağılımlarına sahip parçalar için, makine tamamen bağımsız çalışmayı desteklemediği sürece çift fener mili işlemenin faydası sınırlı olabilir.

Çift Milli Makinaların Mükemmel Olduğu Endüstriler ve Uygulamalar

Çift iş milli işleme merkezleri evrensel bir çözüm değildir; belirli üretim senaryolarında en büyük değeri sağlarlar. Sürekli olarak güçlü bir yatırım getirisi sergileyen sektörler ve parça türleri şunlardır:

• Otomotiv güç aktarma organı bileşenleri: Motor blokları, silindir kafaları, krank mili yatak kapakları, bağlantı çubukları, şanzıman muhafazaları ve diferansiyel kasalarının tümü, senkronize çift iş mili işleme için ideal olan yüksek hacimli, geometrik olarak tutarlı parçalardır. Büyük Tier 1 tedarikçileri ve OEM işleme hatları, bu bileşenler için büyük ölçüde çift iş milli yatay işleme merkezlerine güveniyor.
• Hidrolik ve pnömatik: Valf gövdeleri, manifold blokları, silindir uç kapakları ve pompa gövdeleri genellikle orta ila yüksek hacimlerde tutarlı geometrilerle işlenmiş prizmatik parçalardır; palet otomasyonuna sahip çift milli VMC'ler için mükemmel bir uyumdur.
• Tıbbi cihaz bileşenleri: Ortopedik implant bileşenleri, cerrahi alet gövdeleri ve implante edilebilir cihaz muhafazaları genellikle titanyum veya paslanmaz çelikten orta hacimlerde üretilen küçük, hassas parçalardır. Çift fener mili işleme, bu yüksek değerli, maliyete duyarlı uygulamalarda parça başına maliyeti önemli ölçüde azaltır.
• Havacılık yapısal bileşenleri: Alüminyum veya titanyumdan üretilen braketler, bağlantı parçaları, nervürler ve bağlantı elemanları, yıllık hacimler her iki fener mili için özel fikstürlemeyi haklı çıkarmak için yeterli olduğunda çift fener mili işlemesinden yararlanır.
• Tüketici elektroniği muhafazaları: Elektronik ürünlere yönelik alüminyum muhafazalar, soğutucular ve yapısal çerçeveler tutarlı geometriyle çok yüksek hacimlerde üretiliyor ve bu da onları otomatik üretim hatlarına entegre çift milli VMC'lere çok uygun hale getiriyor.
• Genel sözleşmeli işleme: Aynı parça ailesinden yinelenen siparişler üreten atölyeler, çekirdek bir parça grubu ikili üretim için gereken fikstür yatırımını karşılayacak kadar tutarlı bir şekilde çalıştırılabildiğinde, çift iş milli makinelerden yararlanır.

Çift İş Mili İşleme Merkezlerini Değerlendirirken Karşılaştırılacak Temel Özellikler

Farklı üreticilerin çift iş milli CNC işleme merkezlerini karşılaştırırken standart bir spesifikasyon seti, uygulamanıza yönelik performansı, yeteneği ve uygunluğu tanımlar. Her bir spesifikasyonun pratik açıdan ne anlama geldiği aşağıda açıklanmıştır:

İki İş Mili İşleme için Takımlama ve Fikstürlemeyle İlgili Hususlar

Çift iş milli bir işleme merkezi için takımlama ve fikstür gereksinimleri, tek iş milli bir tezgaha göre daha karmaşıktır ve bu yatırımın hafife alınması, tezgahın kendisinde geri ödemeyi geciktiren yaygın bir hatadır.

Uyumlu Takım Setleri

Senkronize modda çalışırken, her iki iş mili de aynı takımları kullanarak aynı takım yollarını yürütür. İki parça arasındaki boyutsal tutarlılık için, her fener milindeki kesici takımların eşleştirilmesi gerekir; aynı kesici uç kaliteleri, aynı takım geometrisi, aynı salgı toleransı ve ideal olarak aynı takım ömrü aşaması. Mil 1'deki aşınmış bir takım ve Mil 2'deki yeni bir takım, farklı yüzey kaplamalarına ve boyutsal sonuçlara sahip parçalar üretecektir. Eşleştirilmiş takım değişimi ve tutarlı ön ayarlayıcı kullanımı da dahil olmak üzere disiplinli takım yönetimi, çift fener mili üretiminde parça kalitesini korumak için çok önemlidir.

Çift Armatür ve Palet Tasarımı

İki parçayı aynı anda çalıştırmak, iki set iş parçası tutmayı gerektirir; tek bir palet üzerindeki iki bağımsız bağlantı veya bir palet değiştirici sistemine yüklenen iki ayrı palet. Fikstür tasarımı, her bir iş parçasını iş mili adımına uyacak şekilde doğru aralıkta hassas bir şekilde konumlandırmalı, parçaları her iki iş milinden gelen kesme kuvvetlerine karşı aynı anda sağlam bir şekilde tutmalı ve kolay, tekrarlanabilir yükleme ve boşaltmaya izin vermelidir. Schunk, Lang, Vischer & Bolli veya Jergens gibi tedarikçilerin modüler fikstür sistemleri yaygın olarak kullanılıyor çünkü her iş için sıfırdan özel fikstürler oluşturmaya gerek kalmadan farklı parça ailelerine hızlı uyum sağlıyorlar.

Paylaşılan ve Bağımsız Takım Magazinleri Karşılaştırması

Bazı çift iş milli işleme merkezleri, her iki iş mili arasında tek bir takım magazini paylaşır ve takım değiştirici, takımları doğru iş miline yönlendirmekten sorumludur. Bu, magazin donanımını basitleştirir ancak her iki iş milinin de takımları aynı anda değiştirmesi gerekiyorsa takım değişiklikleri sırasında darboğazlar yaratabilir. Her iş mili için bir tane olmak üzere bağımsız magazinli makineler bu kısıtlamayı ortadan kaldırır ve tamamen asenkron takım değişikliklerine izin verir; bu, iki iş milinin ilgili programlarında farklı noktalarda olabildiği bağımsız çalışma modunda özellikle önemlidir.

Maliyet Analizi: Çift Milli İşleme Merkezi Yatırıma Değer mi?

Çift iş milli bir CNC işleme merkezi, konfigürasyona, iş mili bağımsızlığına ve otomasyon entegrasyonuna bağlı olarak, genellikle tek iş milli bir makineye göre %30-70 daha pahalıdır. Bu primin gerekçesi yalnızca teorik üretim çarpanına değil, üretim gereksinimlerinizin gerçekçi bir analizine dayandırılmalıdır.

• Hacim eşiği: Parçaları ikili olarak çalıştırmak için gereken fikstür yatırımı, programlama süresi ve süreç mühendisliği yalnızca belirli bir yıllık hacmin üzerinde kendini amorti eder. Kaba bir kılavuz olarak, yılda 500-1.000 parçadan daha az çalışan parçalar, ilave karmaşıklığı haklı çıkaracak kadar yeterli tasarruf sağlayamayabilir. Yılda on binlerce parça üreten yüksek hacimli parçalar güçlü adaylardır.
• Zemin alanından tasarruf: Saatte 30 parça üreten tek bir çift iş milli makine, aynı çıktıyı üreten iki tek iş milli makineye göre çok daha az yer kaplar. Taban alanının kısıtlı olduğu tesislerde bu bile tek başına yatırımı haklı gösterebilir.
• İşçilik azaltımı: Bir operatör, iki ayrı makineyi denetlemek yerine çift iş milli bir makineyi yönetebilir, bu da parça başına işçilik maliyetini doğrudan azaltır ve operatörlere katma değerli faaliyetler için zaman kazandırır.
• Enerji verimliliği: İş milinin çalıştırılması, soğutma sıvısı pompaları, talaş konveyörleri ve kontrol sistemleri paylaşıldığı için, çift iş milli bir makineyi çalıştırmak, eşdeğer çıktıda iki tek iş milli makineye göre daha az toplam enerji tüketir.
• Geri ödeme süresi: İyi eşleştirilmiş uygulamalar için, makinenin günde iki veya üç vardiya çalıştığı durumlarda 18-36 aylık geri ödeme süreleri gerçekçidir. Parça-makine uyumunun zayıf olması, düşük kullanım veya sık iş değişiklikleri, geri ödemeyi beş yılın çok ötesine itebilir.

Çift Milli İşleme Merkezlerinin Lider Üreticileri

Birçok takım tezgahı üreticisi, çift iş milli işleme merkezi pazarında her biri konfigürasyon seçenekleri, hassasiyet seviyeleri ve hedef endüstriler açısından farklı güçlü yönlere sahip güçlü bir itibar kazanmıştır. Tedarikçileri değerlendirirken yalnızca makinenin özelliklerini değil aynı zamanda uygulama mühendisliği desteğinin, yedek parçaların ve yerel servisin kullanılabilirliğini de göz önünde bulundurun.

• Chiron Grubu (Almanya): Otomotiv ve medikal uygulamalarda yaygın olarak kullanılan, sabit ve değişken hatve konfigürasyonlarına sahip yüksek hızlı çift iş milli dikey işleme merkezlerinde uzmanlaşmıştır. Çok hızlı takım değiştirme süreleri ve yüksek hassasiyetiyle tanınır.
• Mazak (Japonya/ABD): Esnek üretim sistemleri için güçlü çok kanallı CNC kapasitesi ve palet otomasyon seçenekleriyle VARIAXIS ve HCN serilerinde çift iş mili konfigürasyonları sunar.
• Makino (Japonya): Çift iş mili seçeneklerine sahip a serisi yatay işleme merkezleri, otomotiv güç aktarma organlarının işlenmesinde sertlik, termal stabilite ve hassasiyetle bilinen referans makinelerdir.
• Grob Sistemleri (Almanya/ABD): Güç aktarma organları ve yapısal havacılık bileşenleri için otomatik transfer hattı sistemlerine derin entegrasyonla son derece uzmanlaşmış, çift iş milli 4 ve 5 eksenli işleme merkezleri üretir.
• Brother Industries (Japonya): Speedio serisi çift iş milli kılavuz çekme merkezleri ve kompakt VMC'ler, elektronik ve hassas parça imalatında yüksek hızlı, küçük parça işleme için popülerdir.
• Doosan (Güney Kore): DNM ve DCM serisinde çift iş milli yatay işleme merkezleri sunarak orta hacimli otomotiv ve genel endüstriyel uygulamalar için uygun maliyetli bir seçenek sunar.
