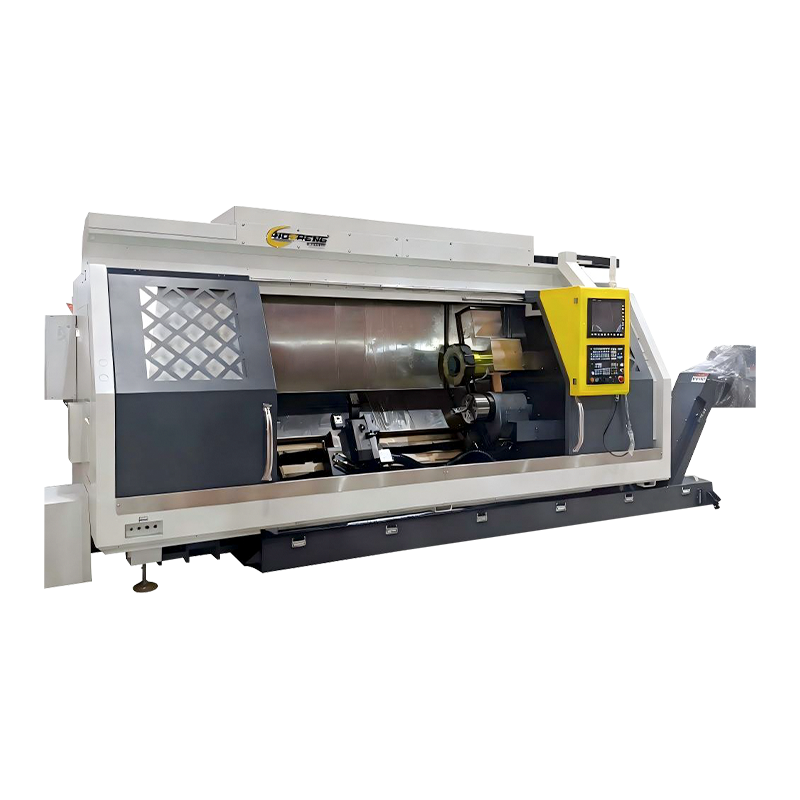

Çift Milli İşleme Merkezi Nedir?
Çift iş milli işleme merkezi, aynı iş parçası üzerinde veya aynı anda iki ayrı iş parçası üzerinde eş zamanlı veya sıralı olarak çalışabilen iki bağımsız iş mili ile donatılmış bir CNC takım tezgahıdır. İş parçası tek bir konumda kalırken tek iş milinin tüm kesme işlemlerini gerçekleştirdiği geleneksel tek iş milli işleme merkezinin aksine, çift iş milli işleme merkezi, kesme, yükleme ve takım değiştirmenin sıra yerine paralel olarak gerçekleşmesine izin vererek üretim denklemini temelden değiştirir. Sonuç, kesim dışı sürelerde dramatik bir azalma ve vardiya başına üretilen bitmiş parça sayısında buna karşılık gelen bir artıştır.
Üreticiye ve konfigürasyona bağlı olarak çift iş mili işleme merkezi, iki iş mili CNC işleme merkezi veya çift iş mili CNC makinesi olarak da adlandırılan bu takım tezgahı sınıfı, otomotiv, havacılık, tıbbi cihaz ve tüketici elektroniği üretiminde yüksek hacimli hassas üretimde giderek daha merkezi hale geldi. Tezgah alanını veya operatör sayısını iki katına çıkarmadan aynı anda iki parçayı işleme veya bir iş milinde kaba işleme yaparken diğerinde ince talaş işleme yapma yeteneği, çift milli işleme merkezleri günümüzün hassas üreticilerinin kullanabileceği en zorlayıcı üretkenlik yatırımlarından biridir.
Çift Milli İşleme Merkezi Nasıl Çalışır?
Çift iş milli işleme merkezinin çalışma prensibi, spesifik konfigürasyona bağlı olarak değişir, ancak temel konsept tüm tasarımlarda aynıdır: iki iş mili, bağımsız hareket kontrolünü, takım değiştirme kabiliyetini ve iş parçası taşıma arayüzlerini korurken ortak bir makine yapısını paylaşır. Bu bağımsızlık, birden fazla aletin tek bir iş mili eksenini paylaştığı takım takımlama düzenlemelerinin aksine, her iki iş milinin aynı anda yararlı işler yapmasına olanak tanıyan şeydir.
Paralel işlemeli çift iş mili konfigürasyonunda, her iki iş mili de aynı iş parçaları üzerinde aynı anda çalışır; bir döngü tamamlandığında, her iki bitmiş parça da aynı anda boşaltılır ve iki yeni işlenmemiş parça yüklenir; bu, aynı kesme parametrelerine sahip tek iş milli bir makineyle karşılaştırıldığında parça başına çevrim süresini etkili bir şekilde yarıya indirir. Sıralı veya aktarma konfigürasyonunda (çift iş mili konseptinin tornalama merkezi varyantlarında daha yaygındır) birincil iş mili, iş parçasının bir ucundaki işlemleri gerçekleştirir, ardından parçayı karşı uçtaki geri işleme işlemleri için ikinci iş miline aktarır ve tamamen işlenmiş bir parçayı manuel müdahale olmadan tek bir kurulumda tamamlar. Frezelemenin hakim olduğu anlamda işleme merkezleri daha yaygın olarak paralel işleme yaklaşımını kullanırken, çift iş milli tornalama merkezleri ve freze-torna makineleri parça geometrisine bağlı olarak her iki konfigürasyondan da yararlanır.
Senkronize ve Bağımsız İş Mili Çalışması
Çift iş milli işleme merkezi tasarımında kritik bir teknik ayrım, iki iş milinin tamamen senkronize hareketle mi yoksa bağımsız olarak mı çalıştığıdır. Her iki iş milinin aynı takım yollarını aynı anda ayna görüntüsünde veya aynı fikstürlerde çalıştırdığı senkronize çalışma, simetrik parça aileleri için en yüksek verimi sağlar ve tek bir program her iki iş milini çalıştırdığından NC programlamayı basitleştirir. Bağımsız çalışma, makine kontrolörüne farklı programları, farklı iş mili hızlarını, farklı beslemeleri ve her bir iş milinde aynı anda farklı takım dizilerini çalıştırma esnekliği vererek karışık parça üretimine veya tek bir makine döngüsünde kaba işleme ve ince talaş işleme işlemlerinin kombinasyonuna olanak tanır. Üst düzey çift iş milli CNC işleme merkezleri, CNC kontrol arayüzü aracılığıyla değiştirilebilen her iki modu da destekler ve atölyeye tek bir parça ailesinde maksimum verimi veya karma bir üretim programında maksimum esnekliği optimize etme esnekliği sağlar.
Çift Milli İşleme Merkezlerinin Ana Konfigürasyonları
Çift iş milli işleme merkezleri, her biri farklı parça ailelerine, üretim hacimlerine ve zemin alanı kısıtlamalarına uygun çeşitli yapısal konfigürasyonlarda üretilmektedir. Temel konfigürasyonları anlamak, üreticilerin makine mimarisini kendi özel üretim gereksinimlerine göre eşleştirmesine yardımcı olur.
| Yapılandırma | Mil Düzenlemesi | Temel Avantaj | Tipik Uygulamalar |
| Yatay çift iş mili | İki yatay mil yan yana | İki paletin eş zamanlı işlenmesi, mükemmel talaş tahliyesi | Otomotiv dökümleri, yapısal bileşenler |
| Dikey çift iş mili | Paylaşılan portal veya bağımsız sütunlar üzerinde iki dikey mil | Düz veya prizmatik parçaların yüksek hızda eş zamanlı frezelenmesi | Küçük hassas parçalar, elektronik muhafazalar |
| Çift milli freze dönüşü | Frezeleme özelliğine sahip ana ve alt iş mili | Tek kurulumda komple parça işleme, iş milleri arasında parça aktarımı | Karmaşık tornalanmış parçalar, miller, tıbbi bileşenler |
| Portal tipi çift iş mili | Ortak bir çapraz ray/portal kiriş üzerinde iki mil | Geniş iş parçası kapsamı, ayna işleme kapasitesi | Havacılık panelleri, büyük otomotiv kalıpları |
| Karşıt ikiz iş mili | Ortak Z ekseninde birbirine bakan iki iş mili | Yeniden fikstürleme gerektirmeden eş zamanlı ön ve arka işleme | Disk şeklindeki parçalar, ince bileşenler |
Tek Milli İşleme Merkezlerine Göre Verimlilik Avantajları
Çift iş milli işleme merkezinin üretkenlik durumu, makine satın alma fiyatından ziyade bitmiş parça başına maliyet düzeyinde analiz edildiğinde ikna edicidir. Çift iş milli makinelerin sunduğu temel üretkenlik mekanizmaları, basitçe ikinci vardiyayı çalıştırmaktan veya ikinci bir makine eklemekten temel olarak farklıdır ve bunları tam olarak anlamak, doğru bir yatırım getirisi gerekçesi oluşturmak için önemlidir.
- Paralel parça üretimi, makine ayak izi başına üretimi iki katına çıkarır: Her iki iş mili aynı parçaları aynı anda çalıştırdığında, parça başına etkili çevrim süresi, kesme hızlarını, ilerlemeleri veya takım ömrü tüketimini artırmadan yarıya indirilir. 45 saniyelik tek iş mili çevrim süresine sahip bir işleme merkezi, çift iş mili paralel modunda parça başına 22,5 saniyelik etkin çevrim süresine dönüşür; bu, aksi takdirde tüm ilgili sermaye maliyeti, taban alanı ve bakım masraflarıyla birlikte ikinci bir makinenin satın alınmasını ve çalıştırılmasını gerektirecek bir verim artışıdır.
- Yükleme/boşaltma süresi kesme döngüsüne dahil edilir: Tek iş milli bir makinede, iş parçalarının yüklenmesi ve boşaltılması için harcanan her saniye, üretken olmayan iş mili süresidir. Çift iş milli bir işleme merkezinde, bir iş mili keserken, operatör veya robot diğer iş milinin iş parçasını yükleyip boşaltıyor. Kesme döngüsü tamamlandığında, yüklenen iş mili hemen kesmeye başlar; yükleme süresi tamamen dolmuştur. Üretken ve üretken olmayan zamanın bu şekilde örtüşmesi, tek iş miliyle çalışmaya kıyasla genel ekipman verimliliğini (OEE) %20-40 oranında artırabilir.
- Parça başına azaltılmış işçilik maliyeti: Bir operatör veya bir robot hücresi, iki iş miline aynı anda bakabilir, böylece bitmiş parça başına doğrudan işçilik içeriği etkili bir şekilde yarıya indirilebilir. İşgücü maliyetine duyarlı üretim ortamlarında, birim başına iş gücündeki bu azalma genellikle çift fener mili işleme teknolojisine yatırım yapılmasının temel finansal itici gücüdür.
- Freze-torna konfigürasyonlarında komple işleme için tek kurulum: İş parçalarını ana ve alt fener mili arasında aktaran çift fener mili tornalama ve freze-torna merkezlerinde, parçanın her iki ucundaki tüm işleme işlemleri tek makine kurulumunda tamamlanır. Tek iş milli bir makinede ayrı bir işlem, fikstür ve kalite kontrolü gerektiren ikinci kurulumun ortadan kaldırılması, önemli bir konum hatası kaynağını ortadan kaldırır ve ham maddeden bitmiş parçaya kadar toplam parça teslim süresini azaltır.
- İki ayrı makineye kıyasla daha iyi termal kararlılık ve doğruluk: Tek bir çift iş milli işleme merkezinde aynı anda işlenen iki parça aynı termal koşullara (aynı ortam sıcaklığı, aynı soğutma sıvısı sıcaklığı, aynı yapısal termal durum) tabidir; bu da iki parça arasındaki boyutsal farklılığın en aza indirildiği anlamına gelir. İki ayrı tek iş milli makinede yapılan parçalar, termal durum, takım aşınması ve kalibrasyondaki farklılıklardan kaynaklanan makineden makineye farklılıklar gösterebilir, bu da yüksek hassasiyetli uygulamalarda kalite kontrolünü zorlaştırır.
Çift İş Mili İşlemeye En Uygun Endüstriler ve Parça Aileleri
Çift iş milli işleme merkezi konsepti geniş bir uygulama yelpazesinde üretkenlik avantajları sağlarken, belirli endüstri segmentleri ve parça aileleri bu teknolojiden en büyük değeri elde ediyor. Ortak nokta, çevrim süresinin kısaltılması ve kurulumun ortadan kaldırılmasının doğrudan birim iyileştirme başına anlamlı maliyete dönüştüğü nispeten karmaşık parçaların yüksek hacimli üretimidir.
Otomotiv Güç Aktarma Organları ve Şasi Bileşenleri
Otomotiv endüstrisi, küresel olarak çift iş mili ve çok iş mili işleme teknolojisinin en büyük kullanıcısıdır. Silindir kafaları, motor blokları, biyel kolları, krank milleri ve şanzıman muhafazaları da dahil olmak üzere motor bileşenleri, büyük bir OEM veya Tier 1 tedarikçisinin üretim ölçeğinde, çevrim süresinde yıllık milyonlarca dolar değerinde küçük azalmalar bile sağlayacak hacimlerde üretilmektedir. Çift iş milli yatay işleme merkezleri, palet sistemlerinin iş parçalarını sürekli olarak beslediği ve her iki iş milinin aynı parçalar üzerinde senkronize programlar çalıştırdığı otomotiv güç aktarım hatları için standart konfigürasyondur. Mafsallar, kontrol kolları ve fren kaliperleri gibi şasi bileşenleri, doğal olarak iki iş mili paralel işlemeyle eşleşen simetriye yakın geometrileri nedeniyle çift iş mili üretimine benzer şekilde çok uygundur.
Havacılık Yapısal ve Motor Bileşenleri
Havacılık ve uzay imalatı, yapısal bileşenler (kanat kirişleri, direkler ve gövde çerçeveleri) için giderek daha fazla çift milli işleme merkezlerini kullanıyor; burada portal tipi çift milli makineler, sol ve sağ taraftaki bileşenleri aynı anda ayna görüntüsünde işleyebiliyor ve büyük miktarlarda eşleşen çiftler gerektiren yapısal montajlar için işleme süresini yarıya indiriyor. Daha küçük motor bileşenleri (yakıt sistemi parçaları, aktüatör muhafazaları ve enstrümantasyon bağlantı parçaları) için dikey çift iş milli işleme merkezleri, havacılık sektörünün gerektirdiği sıkı boyut toleranslarına sahip parçalar üretirken, çift iş mili mimarisi, uçak yapım programlarını desteklemek için gereken üretim hızlarını korur.
Tıbbi Cihaz İmalatı
Ortopedik diz ve kalça bileşenleri, omurga implantları ve cerrahi alet gövdelerini içeren tıbbi implantlar, çift iş milli işleme merkezi üretimi için mükemmel adaylardır. Bu parçalar genellikle titanyum alaşımı, kobalt-krom ve paslanmaz çelik gibi işlenmesi zor malzemelerden üretilir; burada farklı işlemler için tek bir parametre setinden ödün vermek yerine iş mili bazında kesme parametrelerini optimize etmek takım ömrünü ve yüzey kalitesini anlamlı ölçüde artırabilir. Çift iş milli freze-torna merkezlerinin mümkün kıldığı eksiksiz tek kurulumlu işleme, geleneksel makinelerdeki çoklu kurulumların tıbbi cihaz spesifikasyonlarının sıkı toleranslarıyla uyumsuz kümülatif konumlandırma hatalarına neden olacağı karmaşık implant geometrileri için özellikle değerlidir.
Çift İş Mili İşleme Merkezi Seçerken Değerlendirilmesi Gereken Temel Özellikler
Uygulamanız için doğru çift iş milli CNC işleme merkezini seçmek, tek iş milli bir makine için dikkate alınan temel parametrelerin ötesine geçen bir dizi tezgah spesifikasyonunun değerlendirilmesini gerektirir. Aşağıdaki özellikler çift iş mili bağlamında özellikle önemlidir:
- Mil hızı ve güç derecesi: Aynı parçalar üzerinde gerçek paralel işlemeyi mümkün kılmak için her iki iş milinin ideal olarak hız, tork ve güç açısından aynı şekilde derecelendirilmesi gerekir. Makinenin, iş mili sürücülerinde termal değer kaybı olmaksızın her iki iş milinde aynı anda ağır kesmeyi sürdürme yeteneğini belirleyen, yalnızca en yüksek değeri değil, sürekli güç değerini de doğrulayın.
- İş mili merkez mesafesi (yan yana konfigürasyonlar için): İki iş mili merkez çizgisi arasındaki mesafe, her bir iş milinde işlenebilecek maksimum iş parçası boyutunu ve her iki iş milinde aynı anda standart sabitleme plakalarının kullanılıp kullanılamayacağını belirler. Eş zamanlı işleme sırasında iş mili merkez mesafesi, iki iş parçası ile bunların fikstürleri arasındaki çakışmayı önleyecek kadar büyük olmalıdır.
- Bağımsız ve paylaşılan takım dergisi: Bazı çift iş milli işleme merkezleri, her iki iş miline hizmet veren tek bir paylaşılan takım magazini kullanırken, diğerleri her bir iş miline bağımsız bir magazin sağlar. Bağımsız magazinler, her iş milinin tamamen farklı bir takım setini aynı anda taşımasına olanak tanır; bu, karma parça üretimi için gereklidir, ancak makine maliyetini ve ayak izini artırır. Paylaşılan magazinler maliyeti düşürür ancak her iki iş mili aynı anda takım değişikliği talep ettiğinde çakışmaları önlemek için dikkatli takım yönetimi gerektirir.
- Çift iş mili programlama için CNC kontrol mimarisi: CNC sisteminin iki eşzamanlı işleme programını yönetme yeteneğini değerlendirin - senkronize işlemin nasıl programlandığı ve yürütüldüğü, iki kanal arasındaki eksen çakışmalarının nasıl yönetildiği, bir iş milindeki alarmların ve acil durdurmaların diğer iş milinin çalışmasını nasıl etkilediği ve kesmeden önce çift kanallı programları doğrulamak için hangi simülasyon araçlarının mevcut olduğu. Fanuc, Siemens, Mazatrol ve Heidenhain'in kontrollerinin tümü çift kanallı çalışmayı destekler ancak farklı programlama yaklaşımları ve simülasyon yeteneklerine sahiptir.
- İş parçası yükleme sistemi uyumluluğu: Çift iş milli işleme merkezinin üretkenlik avantajı, ancak iş parçası yüklemesinin makinenin çıktı hızına ayak uydurması durumunda tam anlamıyla ortaya çıkar. Her iki iş milini aynı anda yükleyip boşaltabilen palet değiştiriciler, robotik yükleme hücreleri ve parça konveyörleriyle uyumluluğu değerlendirin. Yükleme sistemi, tek iş milli bir makineye göre iki kat artan üretim oranını, bir işlem darboğazı yaratmadan karşılayabilecek şekilde boyutlandırılmalıdır.
Çift Milli İşleme Merkezinin Programlanması: Pratik Hususlar
İki iş mili CNC işleme merkezinin programlanması, her iki iş mili aynı programları çalıştırsa bile, tek iş mili programlamaya kıyasla ek planlama gerektirir. Çift iş milli çalışmaya özel programlama hususlarını anlamak, atölyelerin bu makineleri hızlı bir şekilde uygulamaya geçirmesine ve kurulumdan sonra verimliliğin gerçekleştirilmesini geciktiren yaygın tuzaklardan kaçınmasına yardımcı olur.
Senkronize Çift Kanallı Programlama
Her iki iş mili aynı programı aynı anda çalıştırdığında, CNC kontrolü, her iki kanalın ilerlemeden önce aynı program durumuna ulaşması gereken kritik bağlantı noktalarına senkronizasyon noktaları (tipik olarak M kodu bekleme komutları) eklenerek iki kanal program kodunu paralel olarak yürütür. Örneğin, bir iş milinin kesme konumuna hareket ederken diğerinin hâlâ takım değiştirme alanında olduğu bir senaryoyu önlemek için, her iki iş mili de kesmeye başlamadan önce takım değişikliklerini tamamlamalıdır. Programlama başlamadan önce tüm senkronizasyon gereksinimlerinin haritalanması ve havayı kesmeden önce çift kanallı programın simülasyonda iyice test edilmesi, deneyimli çift iş mili programcılarının asla atlamadığı önemli adımlardır.
İki İş Milindeki Takım Ofsetlerini Yönetme
Çift iş milli işleme merkezindeki her iş milinin kendine ait takım uzunluğu ve yarıçap ofset kayıtları vardır. Her iki fener milinde aynı takımlar kullanıldığında bile ofsetlerin bağımsız olarak ölçülmesi ve girilmesi gerekir; aynı üreticinin nominal olarak aynı takımları arasındaki takım uzunluğu farkı 5-20 µm olabilir, bu da sıkı toleranslı işler için önemlidir. Takımları bir takım ön ayarlayıcıyla çevrimdışı olarak önceden ayarlamak ve her bir iş milinin takım popülasyonu için ölçülen ofsetleri tam olarak girmek, hassas parçalar için doğru yaklaşımdır. Takım aşınma telafisini yönetmek için parça boyutlarının SPC izlemesinin kullanıldığı yüksek hacimli üretim için ofset yönetim sistemi, ölçüm sisteminden gelen geri bildirime dayalı olarak her iş milinin ofsetlerini bağımsız olarak güncelleyecek şekilde yapılandırılmalıdır.
Çift Milli İşleme Merkezlerine Özel Bakım Hususları
Çift iş milli bir işleme merkezinin bakımı, tek iş milli bir makinenin tüm standart koruyucu bakım görevlerini (iş mili yağlama, kılavuz yolu bakımı, soğutma sıvısı yönetimi, filtre değişimi) içerir, ancak kapsam olarak iki katına çıkar ve iki iş mili mimarisine özgü ek hususlarla birlikte. Aşağıdaki bakım uygulamaları, çift iş milli çalışmada güvenilirliği ve doğruluğu sürdürmek için özellikle önemlidir:
- Bağımsız iş mili termal izleme: Her iki iş mili de makinenin teşhis sistemi aracılığıyla çalışma sıcaklığı açısından ayrı ayrı izlenmelidir. Bir iş milinde gelişen bir yatak sorunu veya yağlama sorunu, performans veya doğruluk sorununa yol açmadan önce iş mili sıcaklığının yükselmesi olarak kendini gösterecektir. Tanımlanan kesme koşulları altında her iki iş mili için temel sıcaklık profillerini oluşturun ve taban çizgisinden herhangi bir sapmayı hemen araştırın.
- İğler arasında karşılaştırmalı doğruluk kontrolü: Periyodik olarak her bir fener mili üzerinde aynı test parçalarını bağımsız olarak işleyin ve boyutsal sonuçları karşılaştırın. İş milleri arasındaki boyutsal farklılıklar, üretim kalitesini etkilemeden önce düzeltilmesi gereken diferansiyel termal kaymayı, kılavuz yolu aşınmasını veya kalibrasyon farklılıklarını gösterir. İş mili-iş mili arasındaki doğruluk sapmasını erken yakalamak, mekanik müdahale gerektirmeden ofset ayarı yoluyla düzeltme yapılmasına olanak sağlar.
- Talaş konveyörü kapasite yönetimi: Çift iş milli bir işleme merkezi, tek iş milli bir tezgaha göre iki kat daha hızlı talaş üretir. Talaş konveyör sisteminin birleşik talaş yüküne göre boyutlandırıldığını ve konveyör bakım programının daha yüksek talaş hacmini hesaba kattığını doğrulayın. Aşırı yüklemeden kaynaklanan talaş konveyörü arızaları, talaş işleme altyapısını yükseltmeden tek iş milli hatlardan dönüştürülen çift iş milli makinelerde plansız duruş sürelerinin yaygın bir nedenidir.
- Soğutma sistemi bakımı: Aynı anda kesen iki iş mili, soğutma sistemine tek bir iş miline göre çok daha fazla talep getirir. Soğutma sıvısı pompası akışını ve basınç çıkışını düzenli olarak kontrol edin, soğutma sıvısı konsantrasyonunu spesifikasyon dahilinde tutun; daha yüksek talaş kaldırma oranları daha fazla ısı üretir ve soğutucu yağlama konusunda daha fazla talep doğurur - ve soğutma sıvısı tank filtrelerini, tek fener mili bakım programının önerdiğinden daha sık temizleyin.
